全自動拉力試驗機軟件操作手冊
FlexTest軟件市煙臺卓明儀器針對全自動拉力試驗機開發的一款實驗室儀器數據智能采集分析系統。下面我們列舉一下全自動拉力試驗機軟件操作手冊
1、軟件開啟
? 點擊桌面圖標“FlexTest”，或者在軟件路徑下打開“FlexTest”軟件。
? 等待軟件和拉力機軟件、設備PLC建立通訊，無報警則表示聯機成功。

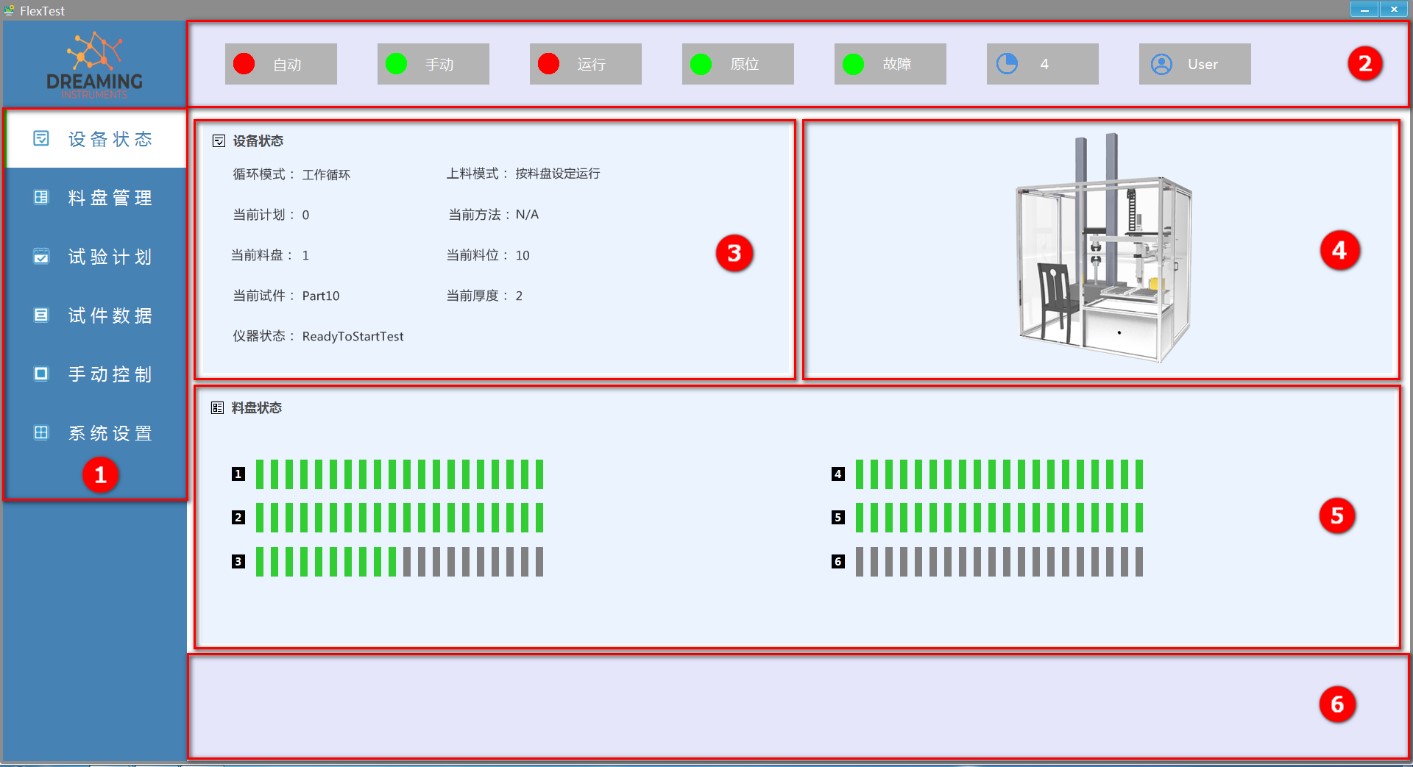

2、主頁布局
? ①：頁面導航?？梢郧袚Q軟件不同功能頁面。
? ②：狀態欄。模擬顯示設備狀態燈信息，以及產量和用戶名稱。
? ③：設備狀態。顯示循環模式、上料模式、當前計劃、料盤等信息。
? ④：設備概覽圖示。
? ⑤：料盤狀態。實時顯示設備料盤樣件有無狀態，綠色表示有料。
? ⑥：報警信息欄。顯示設備報警信息，必要時需要通過復位按鈕清除。
3、料盤管理
? 可設定6個料盤的樣件狀態
? 勾選“使用”，表示啟用該料盤
? 勾選“滿料”，表示該料盤已所有料位都放置了樣件，否則可以設置樣件放置的“開始位置”和“結束位置”，最后點擊“確定”按鈕，完成設置。
? 開始運行之前，檢查并確定料盤的設定和實際的樣件放置一致。

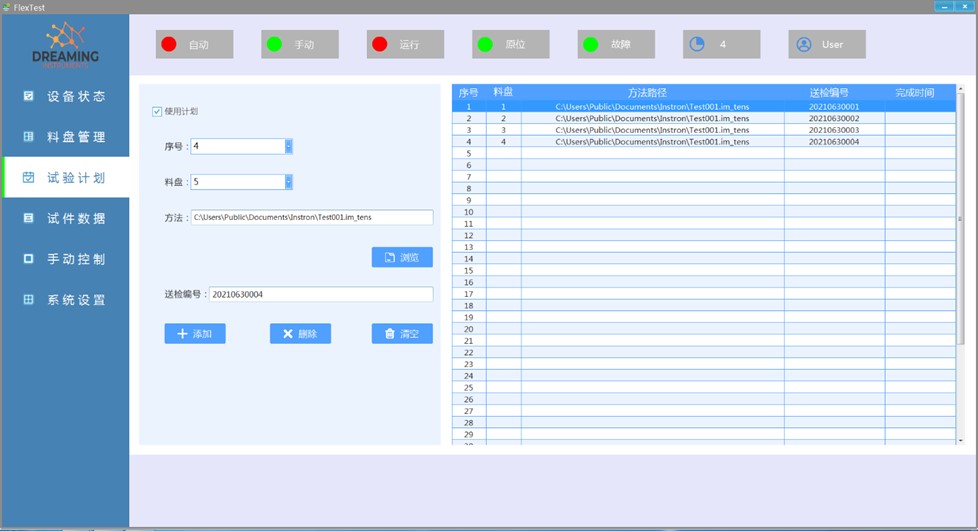

4、試驗計劃
? 自動化拉力試驗機可以實現2種上料模式：按托盤模式上料、按計劃模式上料。在試驗計劃頁面，在勾選“使用計劃”選項時，自動試驗機“按計劃模式”上料，不勾選則“按托盤模式上料”。
? 按計劃模式上料：需要在試驗計劃頁面，設置計劃序號、料盤號、試驗方法、送檢編號信息，點擊“添加”保存到軟件數據庫，也可進行“刪除”和“清空”。
在該模式下，自動化拉力試驗機根據設定的方法自動創建測試程序，并開始測試，自動輸入“送檢編號”、“試件名稱”、“厚度”等信息，某項計劃完成時，會在右邊的計劃列表中更新“完成時間“。
? 按托盤模式上料：如果不勾選“使用計劃”，則為“按托盤模式上料”。在該模式下，首先需要試驗人員在Instron拉力機軟件中，建立并打開測試程序，輸入“送檢編號”，其他試驗工作由自動化拉力試驗機完成。
5、 試件數據
? 試件數據在自動化試驗中，可以自動輸入到Instron軟件的測試界面，包含“試件名稱”、“厚度”信息。
? 煙臺卓明儀器設備有限公司提供“試件數據模板”Excel文件，在文件中，可以在對應料盤的料位上設定“樣件名稱”和“厚度”。
注意：除了需要輸入的數據，請不要修改“試件數據模板”的其他文件內容，否則可能導致數據無法導入。
? 點擊“瀏覽”按鈕，可以瀏覽并選擇已經輸入完成的試件數據文件，然后點擊“導入”按鈕，進行數據導入。點擊“清空”按鈕，可清空所有數據。
注意：在導入時，保證需要導入的Excel文件已關閉，否則無法導入，程序會顯示錯誤提示。
? 在開始自動化試驗之前，輸入數據并檢查確認。
6、手動控制
? 運行操作：自動、手動、運行、停止、原位、復位等按鈕功能，和設備 按鍵操作一致，詳見3.1。
? 手動操作：在手動模式下，可以手動控制夾緊氣缸、翻轉氣缸、旋轉氣缸的動作。點擊“+”，相應氣缸會運動到工作位置，點擊“-”，氣缸回到原來位置。“+”，“-”按鈕上方的綠色指示燈，表示該氣缸當前的位置狀態。
自動模式下，無法進行手動操作。
電缸操作：在手動模式下，可以手動控制X、Y、Z軸3個氣缸的運動。其中X軸為水平軸，Y軸為進給軸，Z軸為垂直軸。點擊“+”，則電缸往設定的正方向運動，點擊“-”，則電缸往設定的負方向運動。操作按鈕上方現在該軸當前的位置坐標。
循環模式：自動化拉力試驗機分為工作循環和試機循環2種模式。
選擇“工作循環”，需要保證和Instron拉力機軟件已完成聯機，在此模式下，可以進行自動化上料測試。
選擇“試機循環”，可以不打開Instron拉力機軟件進行聯機。該模式用于自動拉力試驗機的試機和動作運行演示，需要設定托盤樣件，不需要設定試驗計劃、樣件數據，自動拉力試驗機進給軸不會運行到拉力試驗機上料位置，會在設定的距離上料位置一定位移的地方暫停，按托盤模式運行。
7、系統設置
? 存儲路徑設定：用來設定拉力試驗測試程序和報告的輸出路徑。
? 測試位置坐標：用來設定為Instron拉力試驗機樣件進行測試的位置坐標。
? 踢料位置坐標：用來設定自動化拉力試驗機將廢料踢至廢料盒的位置坐標。
? 測試位置坐標和踢料位置坐標一般情況下，不允許隨意更改，否則可能造成撞擊的風險。如果需要進行操作，需要高級權限的用戶名、密碼進行登錄，然后在手動模式下進行設置。設定完成，請及時進行用戶注銷。
