某纖維企業全自動纖維材料解決方案
2022年2月，我公司應威海某公司邀請，為對方出具全自動纖維材料試驗解決方案。該改造中客戶要求自行測量樣件尺寸并輸入電腦，其他流程實現自動化。
一、基本信息
設備品牌：INSTRON
設備型號：68TM-30
改造數量：1臺
軟件版本：Bluehill Universal
零件材料：碳纖維
測試內容：拉伸測試
二、改造方案
三、方案要點

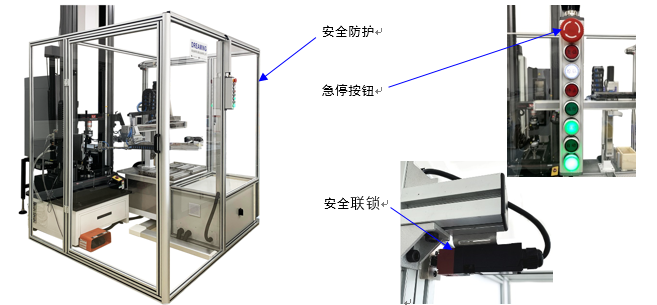

1、 設備安全性
a) 系統在FLEX TEST軟件設置機器人安全區域，從根本上杜絕與INSTRON設備之間的撞機風險
b) 設備采用協作機器人，具有敏感的力反饋特性，杜絕設備撞擊、人機干涉等風險
c) 設備配置安全聯鎖、急停按鈕、安全防護，從根本上實現了設備與實驗員的隔離
2、 環保設計
設有碳纖維去除裝置：工業吸塵器在設備運行期間一直處于工作狀態，吸塵器口固定在樣件斷裂區域，真空吸塵器吸除斷裂時產生的碳纖維粉末，并使試驗機密封框架一直處于負壓狀態，防止框架內空氣外流。工業吸塵器配置多重濾芯，保證0.3um直徑的顆粒過濾有效率為99.99%。
3、 自動開關門
自動開門：機器人抓取樣件后，到達送料位置，自動門打開，機器人將樣件送至夾爪位置
自動關門：夾爪夾緊樣件后，機器人撤出進行下一次樣件抓取，自動門關閉
4、 降噪設計
? 通過增加鋁型材框架將工業吸塵器噪音降低至60db以下
? 通過增加風扇及進排氣口，保證工業吸塵器的散熱
5、 軟件定制
? 自主研發的軟件FLEX TEST可實現多個型號的拉力試驗機的不同版本軟件的兼容。
? 軟件操作界面可以實現顯示設備狀態，試驗計劃，數據輸入，運行控制，用戶管理、系統設置等功能。
? 自動化拉力試驗機可以實現單任務和多任務兩種測試模式，如設備需進行拉伸，撕裂等多個實驗時，在試驗計劃頁面，勾選“使用計劃”選項，多任務測試模式啟動。
? 軟件可以實現樣件編號、樣件數據的輸入，測試開始、方法切換的控制，以及試驗數據的獲取。
? 試件數據在自動化試驗中，可自動在材料試驗機軟件的測試界面輸入包含“試件名稱”、“厚度”等信息。
? 軟件具備自動、手動、運行、停止、原位、復位等按鈕功能。
? 在手動模式下，可以手動控制夾緊氣缸、翻轉氣缸、旋轉氣缸的動作
? 自動化拉力試驗機分為工作循環和試機循環2種模式。
? 系統設置更改需要高級權限的用戶名、密碼進行登錄。
? 軟件在試驗機電腦部署，不需要更改材料試驗機的測試軟件，亦不影響測試軟件的正常運行。
