拉力試驗機的拉伸試驗中的試樣應該使用什么形狀
2023-05-06
我們的研發實驗室或質量實驗室每天都要進行多種多樣的測試試驗，那么在拉力試驗機的拉伸試驗中的試樣應該使用什么形狀？
試樣的形狀通常由所使用的標準或規范定義，例如 ASTM E8 或 D638。有些材料是需要加工制樣的，如壓制坯、鑄錠、無恒定截面的產品；也有不需要加工制樣的，如有恒定橫截面的型材；
試樣的形狀很重要，一般拉伸試樣由夾持端、過渡段和平行段構成。
夾持端：即試樣兩端較粗部分，其形狀和尺寸必須與試驗機夾頭的鉗口相匹配，常用的是圓形單肩式和矩形夾具。
過渡段：常采用圓弧形狀，使夾持段與平行段光滑連接，以消除應力集中。
平行段：必須保持光滑均勻以確保表面的單向應力狀態，其有效工作部分Lo稱為原始標距，do、So分別代表標距部分的直徑和面積，Lc為平行部分長度。
下面以某客戶的橡膠材料為例：
設備信息：
設備品牌: INSTRON(英斯特朗)
設備型號: 3365/34TM-5，配置視頻引伸計、氣動夾具
軟件版本:Bluehill Universal
橡膠彈性體試樣材料:
試樣形狀: GB/T 528-20091型，GB/T529-2008 直角型

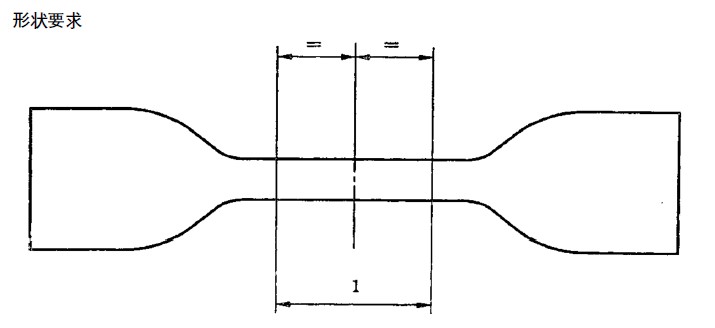

1、GB/T 528-20091型

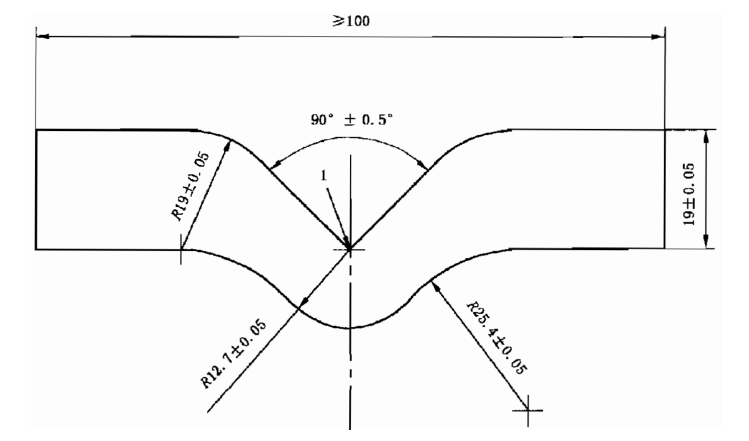

2、GB/T529-2008 直角型
