視頻引伸計的標定方法

2023-12-27

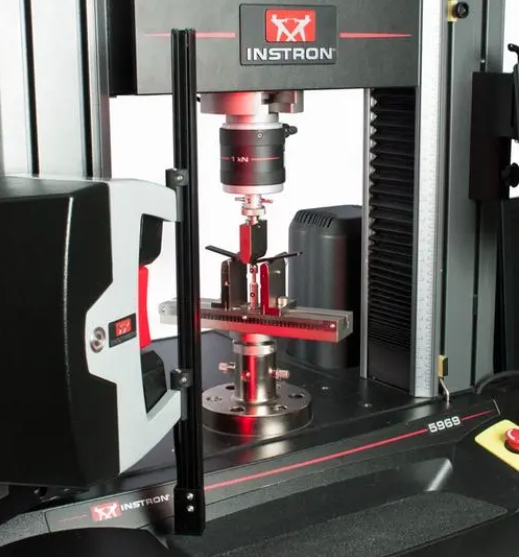

引伸計是一種廣泛應用于材料力學測試中的設備,用于測量材料在受力時的變形。它結合了視頻技術和傳感器技術的優勢,通過采集目標材料在受力過程中的變形圖像,利用圖像處理算法進行分析,從而得到材料的變形信息。視頻引伸計的標定是一個關鍵且必要的步驟。通過標定,我們可以獲得引伸計的靈敏度和變形測量范圍等參數,從而保證測量的可靠性。本文以英斯特朗視頻引伸計為例,詳細介紹英斯特朗視頻引伸計的標定方法。



1. 精確的像素校準

視頻引伸計需要通過像素校準來將圖像中的像素與實際的長度進行對應。校準需在標定板上繪制標準尺寸的格子,然后通過圖像處理軟件得到格子在圖像中的像素值,進而計算出像素與實際長度的轉換關系。



2. 圖像特征點提取

在標定板上設置一些特征點,如黑白對比明顯的圓點或十字型標記,通過圖像處理的方法從圖像中提取出這些特征點的像素坐標。



3. 坐標變換

將提取出的特征點的像素坐標轉換為實際世界中的坐標,這可以通過已知的標定板上的特征點的實際坐標以及像素坐標進行計算得到。



4. 標定參數計算

利用轉換后的特征點坐標,通過線性回歸等數學方法計算得到視頻引伸計的標定參數,如像素與實際長度之間的比例系數,扭曲參數等。



在進行標定時,還需要注意以下幾點。

1、保持加載速度恒定,并避免過快或過慢。過快的加載速度會導致應變讀數的失真,過慢則會延長測試時間。

2保持溫度穩定,避免溫度變化對測試結果產生影響。

3進行多次重復標定,以確保結果的準確性和可靠性。



視頻引伸計的標定是確保測量準確性和可靠性的關鍵步驟。通過正確的標定方法和標定裝置,我們可以獲得一個準確可靠的視頻引伸計,并為科學研究和工程實踐提供可靠的數據支持。
